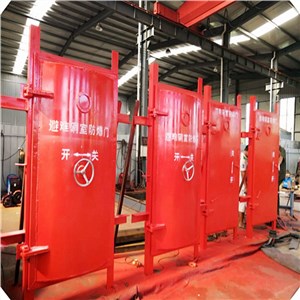

  • 井下避难硐室门

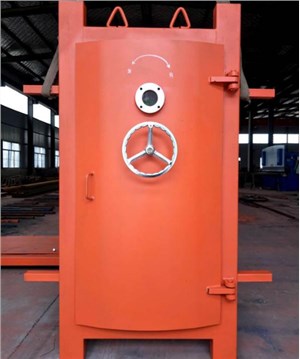

  • 矿用避难硐室门

  • 避难硐室密闭门

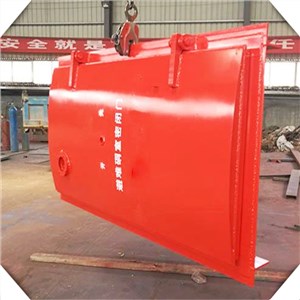

  • 避难硐室防爆门

  • 自复式立井防爆门

更多+避难硐室门ABOUT
矿用避难硐室门主要技术指标是什么?
1、抗冲击波强度:避难硐室防护密闭门抗冲击波强度>0.3兆帕。
2、净尺寸:800×1600(宽×高)900x1800(宽×高) 可根据用户要求制造
3、气密性:在正压500±20帕压力下,泄压速率小于350±20帕|小时。
避难硐室门
避难硐室门产品结构
1、每套避难硐室防护密闭门由向外开启的两道门构成。
2、第一道为防护密闭门,门扇采用弧形结构,内焊接加强筋板,门扇内层护板为不锈钢板面,中间夹有石棉保温层。
3、第二道为密闭门,密闭门两侧面板均采用不锈钢材料,内焊接加强筋板。
4、防护密闭门和密闭门门框四周密封槽内镶有防火密封条,门扇四周带有密封子口。
5、防护密闭门和密闭门内外有转动手轮和锁紧装置。
6、防护密闭门和密闭门一侧上下装山东神华有铰链,将门扇与门框相连接。
7、防护密闭门和密闭门有一个观察窗,有高度钢化玻璃构成,能够抗击0.3兆帕以上的冲击波。

二、避难硐室门的特点:
1、门体有足够的强度,承压能力达1.0MPa,能有效防止井下爆炸发生时产生的冲击应力波。
2、有效的水、气密封,门与门框间有功能各异的双层密封,以确保无任何水气渗漏。
3、提供可在避难硐室防护密闭门上明显位置安装的防爆、密封的多通道动力电缆、压气、供水和通讯节点。
4、外表光洁、美观,平面密封表面做特殊防锈处理。
5、便于进出,可内外同时操控、手动快开和快闭门机构便于人员快速、多次进入和达到初始密闭的效果。
6、避难硐室防护密闭门上的观察窗和应急出口,观察窗可以随时观察硐室内部情况,急通道小门可在大门意外被堵塞时进出。
7、安装方便,无需在井下组焊、组装,门框密封平面有专门保护板,以便在制造、运输、安装(混凝土浇灌)时不被刮伤、划伤。

避难硐室门包括门框和门扇,所述的门框采用工字钢和12mm厚的钢板制作,所述的门扇与门框之间采用上下两个门扇转轴相连,两个门扇转轴之间通过连接杆连接固定;在门扇上开有上下两个观察窗口,在门扇的中部安装有外侧把手,所述的外侧把手通过转轴与门扇内侧的轴套配合,门扇内侧的转轴上连接有中心连杆和内侧把手,所述的中心连杆的两端分别与两根传动导杆相连,所述的传动导杆控制门扇两侧的四点锁紧机构;所述的四点锁紧机构包括位于门扇两侧的相互平行的锁紧连杆,每一侧的锁紧连杆均由锁止连杆相连,所述的传动导杆连接在锁止连杆上;所述的锁紧连杆的端部安装有锁紧头;所述的门框的内侧安装有四个锁紧点,所述的锁紧点与所述的四点锁紧机构配合锁紧。
